Yüksek basınçlı hortum ve montaj

A yüksek basınçlı hortum ve montaj Genellikle bir hortum gövdesi, bir iç astar, bir takviye tabakası, bir dış kılıf ve her iki uçta hızlı konektörlerden oluşur. Ana işlevi, sıvı veya gazı yüksek basınç altında taşımak, ortamın stabil akışını korumak ve uzun süreli kullanım sırasında basınç direncine, aşınma direncine, korozyon direncine ve diğer özelliklere sahip olmaktır.
Hortum gövdesi, tüm yüksek basınçlı hortumun "iskeleti" dir ve genellikle çoklu kompozit malzemeler katmanlarından oluşur. En yaygın dış tabaka malzemeleri PVC sentetik malzemeler, TPE, PU veya yağa dirençli sentetik kauçuktur. Bu malzemeler iyi esneklik, hava direnci, güçlü yağ direnci ve aşınma direncinin özelliklerine sahiptir. Yüksek sıcaklık, yüksek nem veya yağlı ortamlarda stabil performansı koruyabilirler ve çatlaması, sertleşmesi veya aşındırılması kolay değildir. Hortumun en iç tabakası, sıvı veya gazla doğrudan temas eden ve son derece güçlü korozyon direncine ve düşük sürtünme özelliklerine sahip olması gereken astar tabakasıdır. Yüksek kaliteli hortumlar genellikle akışın iletim sırasında kirlenmesini önlemek için akış direncini azaltırken ve iletim verimliliğini artırırken genellikle kimyasal olarak işlenmiş PTFE, EPDM veya gıda sınıfı sentetik malzemeler kullanır. Ek olarak, pürüzsüz iç duvar yapısı, ortamın kalıntısını, ölçeklendirmeyi ve tıkanmayı da önleyebilir ve özellikle yağ, güçlü asit ve alkali veya asılı parçacıklar içeren sıvı sistemler için uygundur.
Yüksek basınçlı hortumların onlarca MPa çalışma basınçları veya daha yüksek olan ortamlarda kararlı çalışmasının anahtarı, ortadaki takviye tabakasında yatar. Bu kısım genellikle dış gerilime, iç genişleme basıncına ve tekrarlanan darbe yüklerine etkili bir şekilde direnmek için sendelenmiş iç içe geçerek yoğun bir ağ yapısı oluşturan yüksek mukavemetli bir çelik tel örgü veya spiral çelik tel sarma yapısı benimser. Çelik tel örgü tabakası ayrıca hortumun "çalışma basıncı seviyesi" ve "patlama basıncını" belirler. Normal koşullar altında, çift katmanlı örgülü yapı, tek bir katmandan çok daha yüksek baskıya dayanabilir ve daha iyi esnekliğe ve bükme yarıçapına sahiptir. Hidrolik makineler, mühendislik ekipmanları ve yüksek yoğunluklu temizlik sistemlerinde yaygın olarak kullanılmaktadır.
Dış kılıf, tüm hortum için, esas olarak ultraviyole radyasyon, mekanik aşınma, kimyasal korozyon, su buharı girişimi ve termal yaşlanma dahil olmak üzere dış ortamdan hortuma zarar vermekten sorumlu olan koruyucu bir bariyerdir. Malzeme genellikle sentetik bir kauçuk kaplama veya fiber örgülü kompozit tabakadır ve yüzeye karmaşık şantiyelerde veya endüstriyel atölyelerde amaç veya basınç seviyesini hızlı bir şekilde tanımlamak için kayırma önleyici doku veya renk tanımlaması eşlik edecektir.

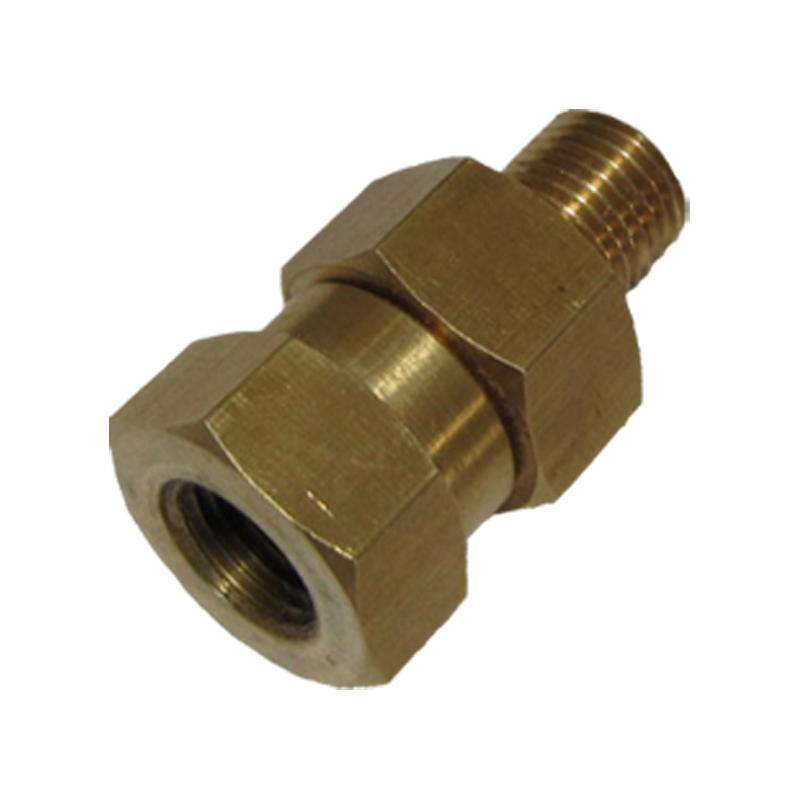

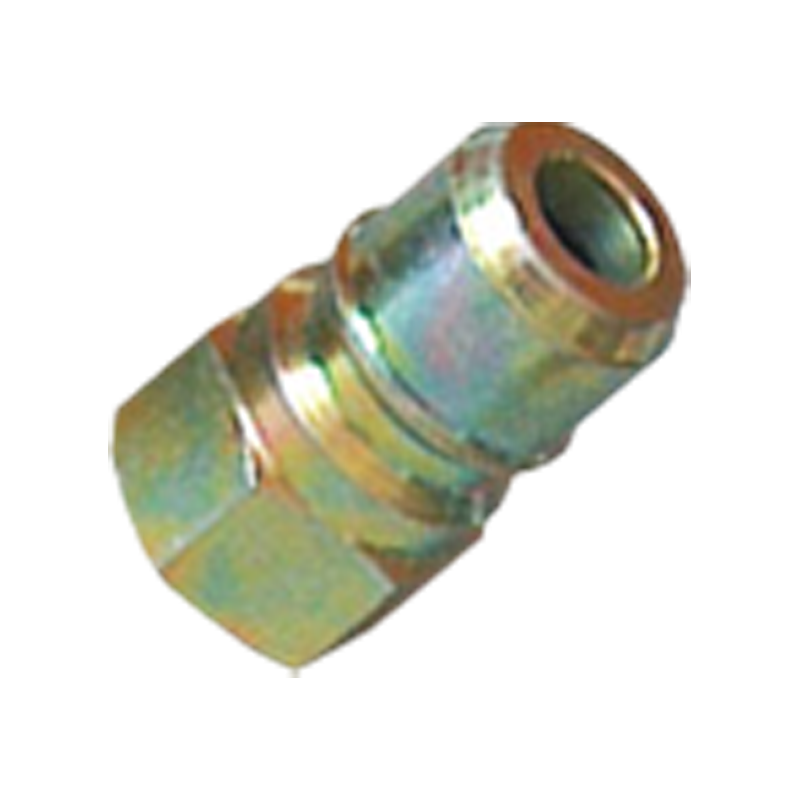

Yüksek basınçlı hortumun her iki ucundaki konektör düzeneği, tüm sıvı sistemindeki en kritik sızdırmazlık parçalarından biridir. Genellikle pirinç, paslanmaz çelik veya karbon çelik galvanizli malzemeden yapılmıştır. Ana işlevi, hortumun pompa gövdesi, su tabancası, valf, nozul ve diğer ekipmanlarla hızlı bağlantısını ve sökülmesini sağlamaktır.

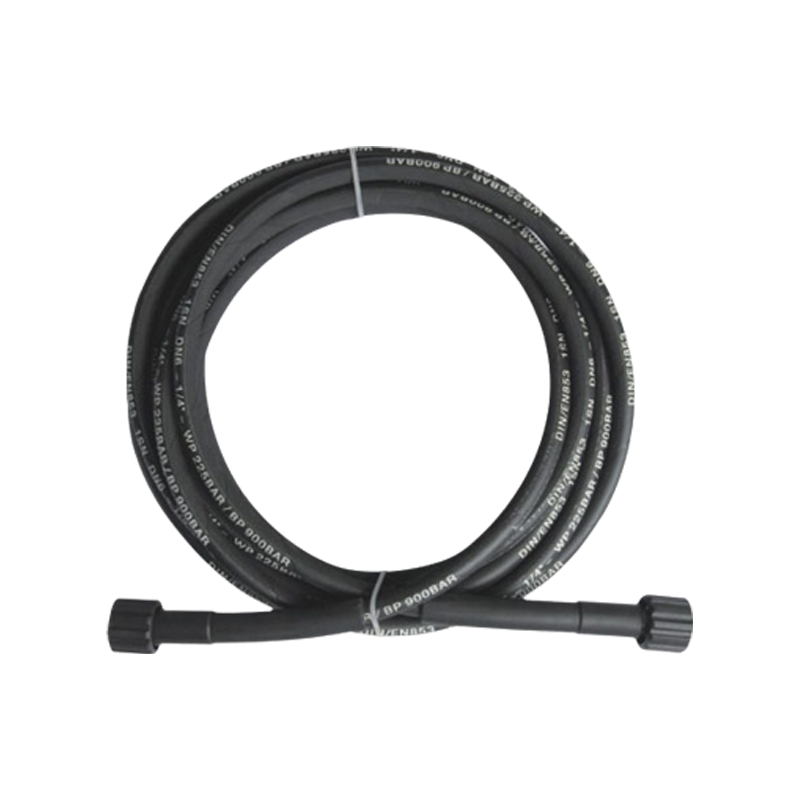

Araç Yıkayıcı Su Temizleme Uzatma Hortumu: Bu tür hortum, su tabancasını ve çamaşır makinesinin ana makinesini, çalışma yarıçapını uzatmak için yüksek basınçlı araç yıkama makinelerinde yaygın olarak kullanılır. Genellikle yüksek mukavemetli PVC, naylon örgü veya üç katmanlı kompozit malzemelerden, iyi bükme ve esneklik ile yapılır. Uyarlanabilirliği ve sızdırmazlığı iyileştirmek için, evrensel hızlı konektörler, su sızıntısını ve basınç kaybını önlemek için çoğunlukla bakır veya paslanmaz çelikten yapılmış hortumun her iki ucunda donatılmıştır.
Araba yıkayıcı uzatma hortumunun olağanüstü avantajları hafiflik, esneklik ve düğümlemesi kolay değildir. Kullanıcılar ana makineyi hareket ettirmeden araba gövdesini, öğütülmesini veya köşeleri esnek bir şekilde temizleyebilir. Aynı zamanda, UV direnci, yaşlanma karşıtı ve korozyon karşıtı özellikleri onu açık veya yağmurlu, tozlu ortamlar için uygun hale getirir, temizlik verimliliğini ve çalışma konforunu artırır.

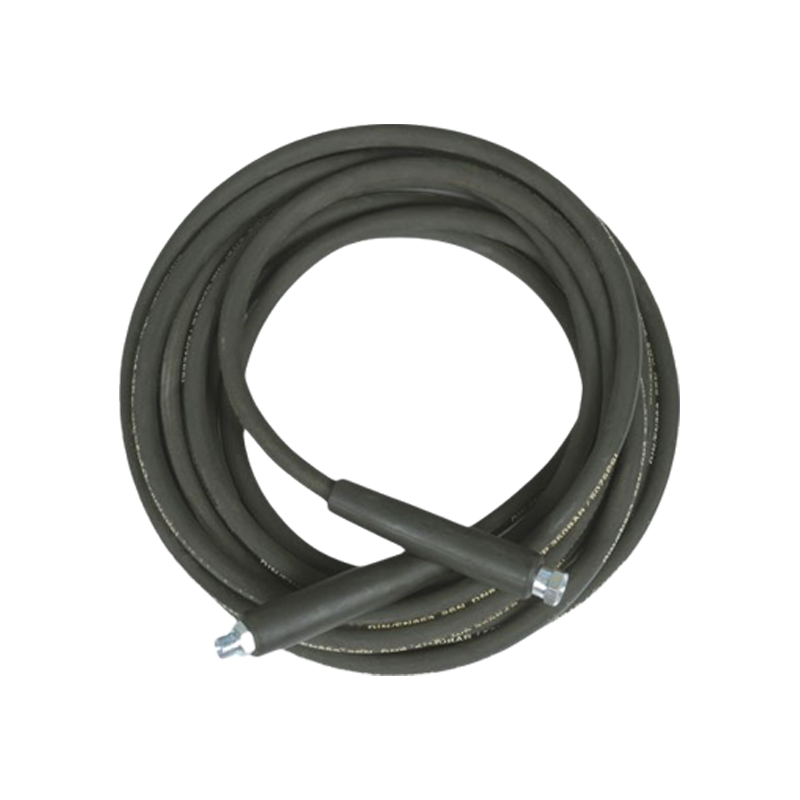

Yüksek basınçlı kauçuk hortum: Bu tip esas olarak hidrolik iletim sistemlerinde, endüstriyel temizlik ekipmanlarında ve inşaat makinelerinde kullanılır. Endüstriyel uygulamalarda en klasik ve yaygın yüksek basınçlı hortumdur. Malzemesi genellikle yağa dayanıklı, aside dirençli ve alkaliye dirençli sentetik kauçuktur. Sıvı geçiş verimliliğini artırmak için iç tabaka pürüzsüzdür. Orta çelik tel örgülü bir tabaka ile güçlendirilir ve dış tabaka fiziksel hasarı ve çevresel yaşlanmayı önlemek için anti-giyim kauçuğu ile kaplıdır.
Yüksek basınçlı kauçuk hortum, daha yüksek çalışma basıncını (genellikle 25MPA ~ 100MPA) destekler, darbe direncine, yüksek sıcaklık direncine ve yüksek basınç direncine sahiptir ve madencilik ekipmanı, enjeksiyon kalıplama makineleri, kaldırma işlemleri ve hidrolik kollar gibi ağır iş sahnelerinde yaygın olarak kullanılır. Sert ve esnek yapısal tasarımı, hala belirli bir esnekliğe sahipken gücü korumasını sağlar, bu da yerleştirilmesi ve kurulması kolaydır.

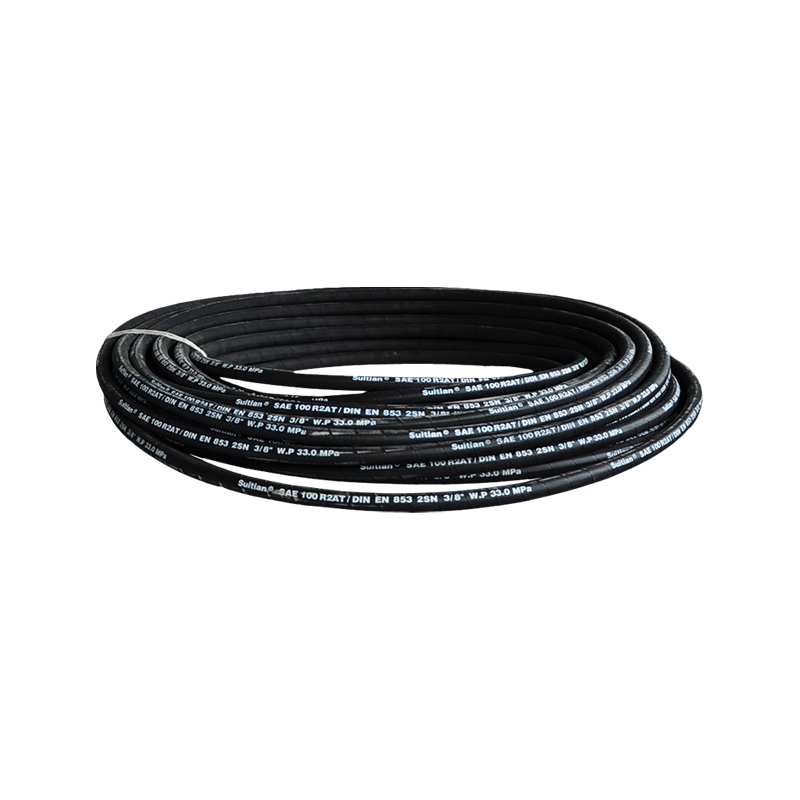

Hidrolik çift örgülü hortum: Bu, özellikle ultra yüksek basınçlı hidrolik sistemler için tasarlanmış endüstriyel sınıf bir hortumdur. Sıradan tek katmanlı çelik tel örgülü hortum ile karşılaştırıldığında, yapısı, genel basınç mukavemetini ve dış darbe direncini etkili bir şekilde geliştiren ve 3500psi'yi (yaklaşık 25MPA) aşan basınç gereksinimleri olan sistemler için uygun olan iki kat aralaşmış yüksek mukavemetli çelik tel katman ekler.
Hidrolik çift örgülü hortum, mühendislik makineleri, petrol sondaj ekipmanları, havaalanı yer ekipmanları ve endüstriyel otomasyonda, özellikle küçük alanlara, karmaşık virajlara ve sık eklemlere sahip yerlerde yaygın olarak kullanılmaktadır. Kauçuk astarı mükemmel yağ direncine ve kimyasal korozyon direncine sahiptir ve yüksek sıcaklık, yüksek yağ, yüksek asit ve alkali veya organik çözücü ortamlarında bile stabil olarak çalışabilir.

1. Güçlü Basınç Direnci
Yüksek basınç hortumunun en önemli teknik değeri mükemmel basınç direncine yansır. Sürekli yüksek basınçlı su akışına, hidrolik yağ veya gaz iletimine dayanmak için, iç yapısı genellikle yüksek mukavemetli çelik tel örgüsü veya spiral sarma tabakası kullanır ve esnek ama güçlü kauçuk veya termoplastik kompozit dış tabaka ile birleştirilir. Bu çok katmanlı kompozit sistem sadece hortumun yüksek basınç altında genişlemesini, deforme olmasını veya patlamasını etkili bir şekilde önlemekle kalmaz, aynı zamanda anlık basınç dalgalanmalarının (başlangıç ​​şoku, basınç geri tepmesi vb.) Neden olduğu boru patlaması riskini de azaltabilir. Farklı çalışma basıncı seviyeleri, farklı mukavemet seviyelerindeki çelik tellerin sayısına ve düzenlemesine karşılık gelir. Endüstri standardı genellikle hortumun patlama basıncının yeterli güvenlik fazlalığı bırakmak için çalışma basıncının 3-4 katından fazla olmasını gerektirir. Bu nedenle, mühendislik makineleri, hidrolik sistemler veya yüksek basınçlı temizlik araçları gibi sahnelerde olsun, yüksek kaliteli basınca dayanıklı yüksek basınç hortumlarının seçimi, sistemin sürekli ve güvenli çalışmasını sağlamak için bir ön koşuldur.
2. Esneklik ve Yenilik Karşıtı Birlikte Var
Geleneksel kavramlarda, "basınç direnci" genellikle "sertlik" ile bir araya gelir, ancak modern yüksek basınçlı hortum teknolojisi bu sınırlama ile kırılmıştır. Güç gereksinimlerini karşılamak temelinde, yumuşak bir kauçuk dış cildi, oluklu bir yapı tasarımı ve esnek bir iç astar benimseyerek, hortum belirli bir sertliği korurken iyi bir esnekliğe ve bükülebilirliğe sahiptir.
Bu tasarım avantajı özellikle karmaşık uzamsal kablolama ve çoklu mobil işlemler için uygundur: hortum, küçük bir alanda köşeye sarıldığında, atölye ekipmanındaki borunun etrafına sarıldığında veya araba gövdesini yıkarken serbestçe sürüklendiğinde sert, geri tepmeyecek veya karışmaz. Aynı zamanda, anti-toryon tedavisi ile hortum, sargıyı ve çemberleşmeyi etkili bir şekilde önleyebilir, kullanım akıcılığını ve güvenliğini büyük ölçüde iyileştirebilir ve bükülme nedeniyle kırılma veya sıkıştırma olasılığını azaltabilir.
3. Yüksek hava durumu direnci
Yüksek basınçlı hortumlar çoğunlukla şantiyeler, madencilik makineleri, yüksek basınçlı araba yıkama, tarım püskürtme, vb. Gibi dış mekan veya yüksek yoğunluklu çalışma koşullarında kullanılır. Dış çevreye genellikle güçlü ultraviyole ışınları, yağmur erozyonu, petrol korozyonu, güçlü asit ve alkali gazı ve hatta donma havası eşlik eder. Bu nedenle, dış kılıfı son derece yüksek hava direncine sahip olmalıdır.
Yüksek kaliteli yüksek basınçlı hortumlar genellikle EPDM, NBR veya TPU gibi yaşlanmaya dayanıklı ve korozyona dirençli malzemeler kullanır. Bu malzemeler sadece güneş ışığının neden olduğu kucaklamaya etkili bir şekilde direnebilir, aynı zamanda kimyasal bitkiler, petrol tarlaları ve gıda fabrikaları gibi özel aşındırıcı ortamlarda aynı yapıyı uzun süre koruyabilir. Aynı zamanda, bazı modeller yüksek güvenlik seviyelerinin ihtiyaçlarını karşılamak için antistatik ajanlar, patlamaya dayanıklı kaplamalar, alev geciktirici formüller vb.
4. Çok aralıklı uyumluluk
Bir sistem bağlantısı ortamı olarak, yüksek basınçlı hortumun her iki ucundaki konektörlerin uyumluluğu ve standardizasyonu, montaj verimliliğini ve daha sonra ekipman arasındaki bakım rahatlığını doğrudan etkiler. Mevcut ana hortum bileşenlerinin tümü, M22 × 1.5 iş parçacığı, G1/4, G3/8 BSP arayüzü, hızlı eklenti konnektörü, American NPT iplik, DIN standardı, JIC standardı ve diğer özelleştirilmiş özellikler dahil olmak üzere uluslararası standart arayüz tasarımını benimser.
Bu standart arayüzler, ek dönüştürücülere ihtiyaç duymadan Karcher, Bosch, Husqvarna, Lavor, Nilfisk, vb. Kullanıcıların yalnızca tek bir tıklamayla bağlantı kurmak için ilgili özellikleri seçmeleri gerekir. Aynı zamanda, hortum portu, sızdırmazlığı ve güvenliği daha da iyileştirmek ve yüksek basınç şoku altında gevşemek veya sızıntıyı önlemek için kayma önleyici oluklar, sızdırmaz O-halkalar, döner eklemler ve diğer yapılarla donatılmıştır. .
